2. Teknologi Manufaktur dan Rekayasa

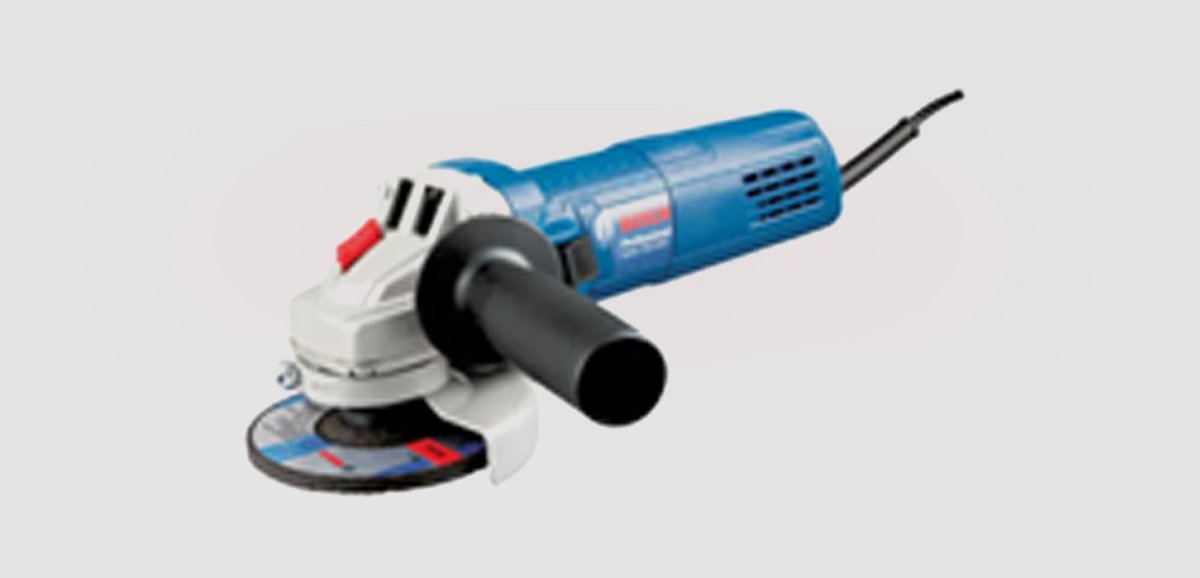

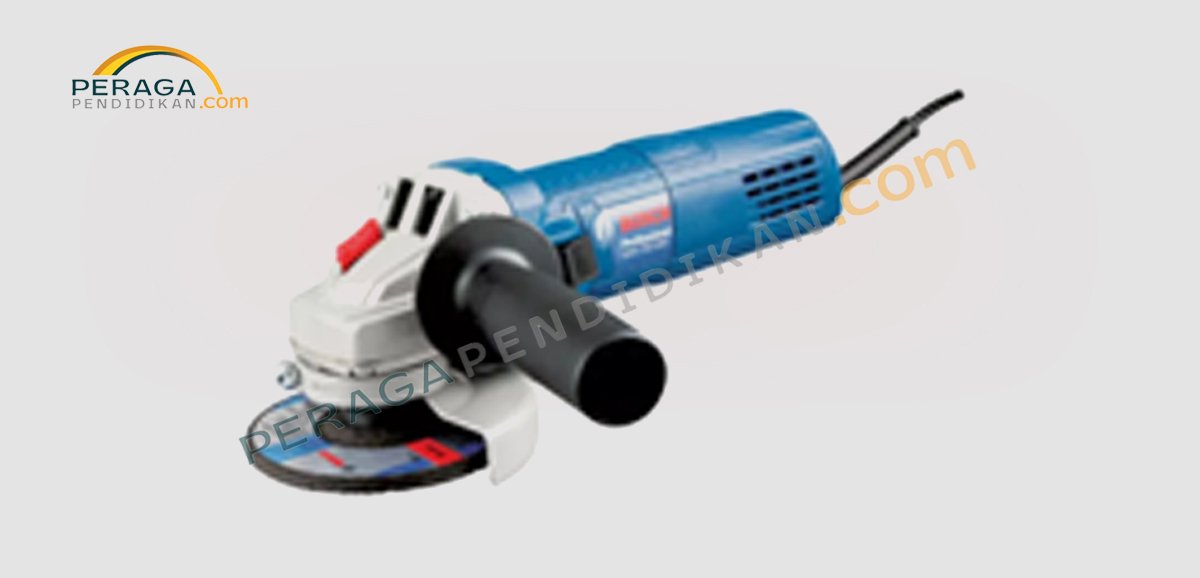

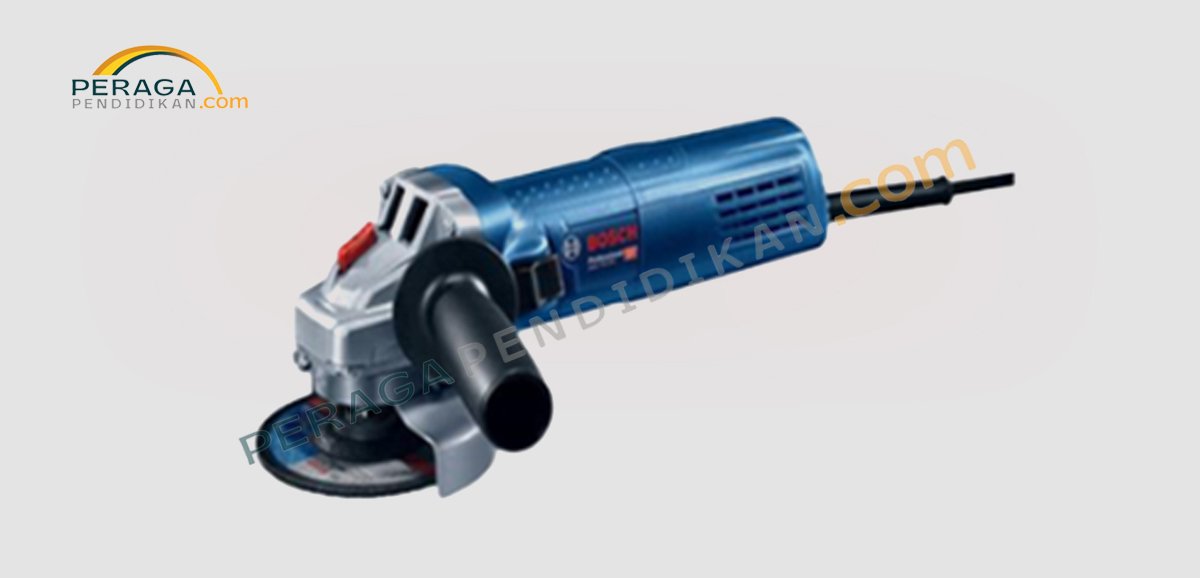

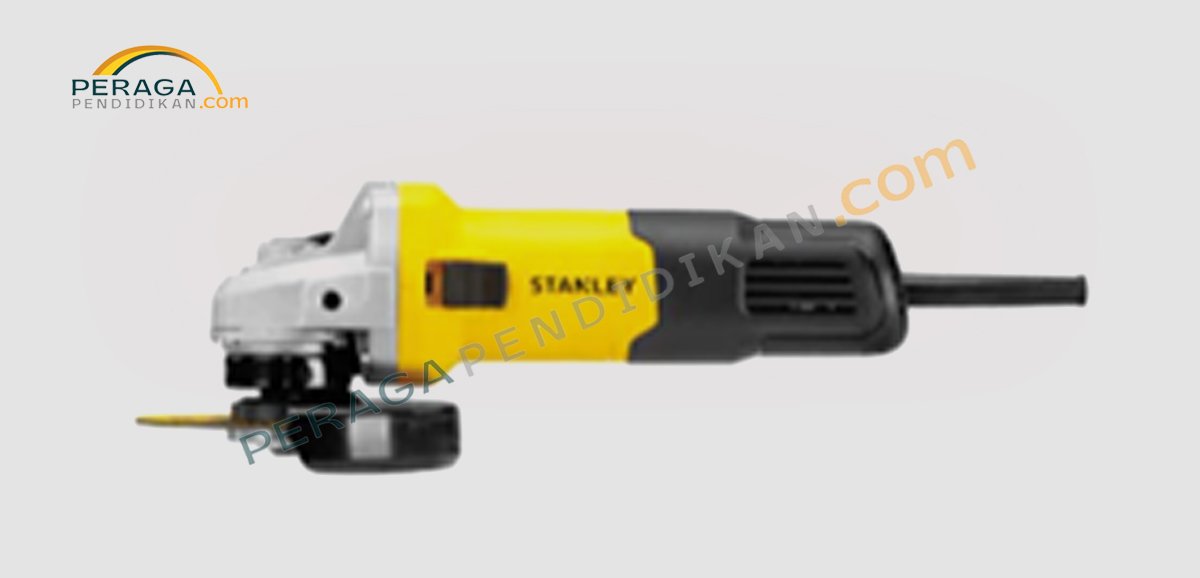

Gerinda Tangan (listrik)
Untuk melelehkan logam yang akan dibentuk sesuai yang dikehendaki.
Spesifikasi :
⦁ Input Daya Listrik : 750 Watt
⦁ Kecepatan Tanpa Beban : 11000 RPM
⦁ Ukuran Spindel : M10
⦁ Diameter gerinda : 100 mm
⦁ Dimensi (Pxlxt) : 270 x 73 x 100 mm
Kelengkapan :
1. 1x Gagang tambahan
2. 1x Mur pengunci
3. 1x Tutup pelindung

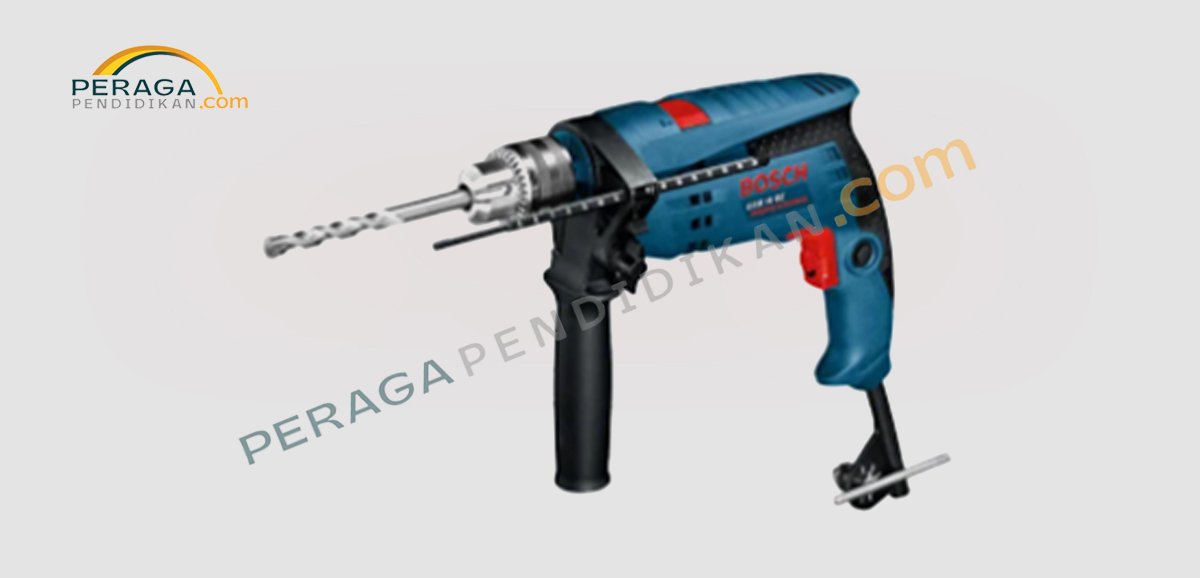

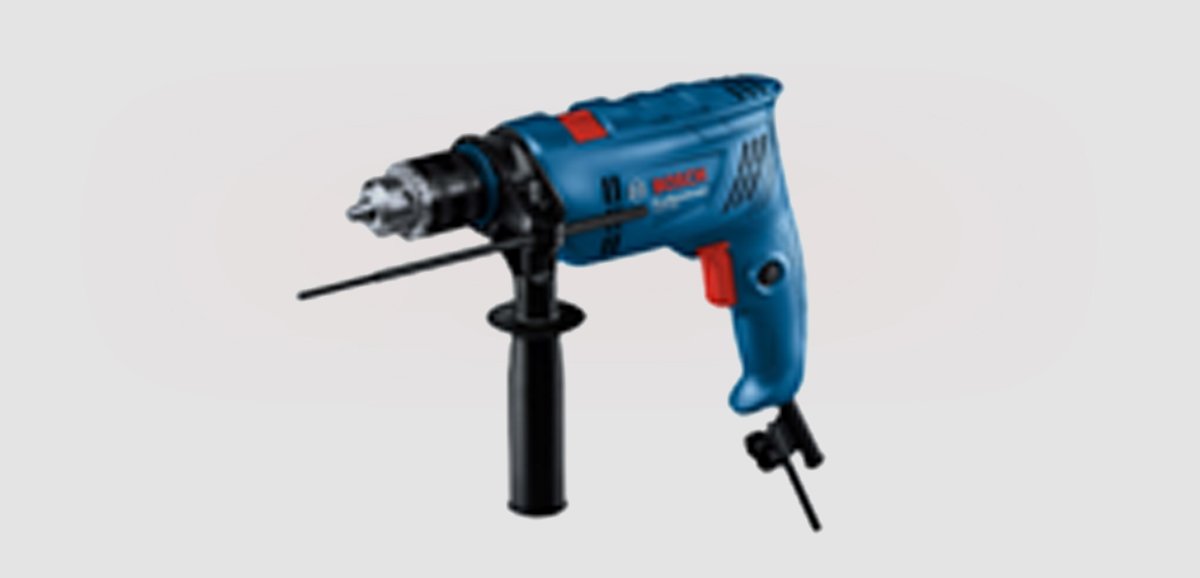

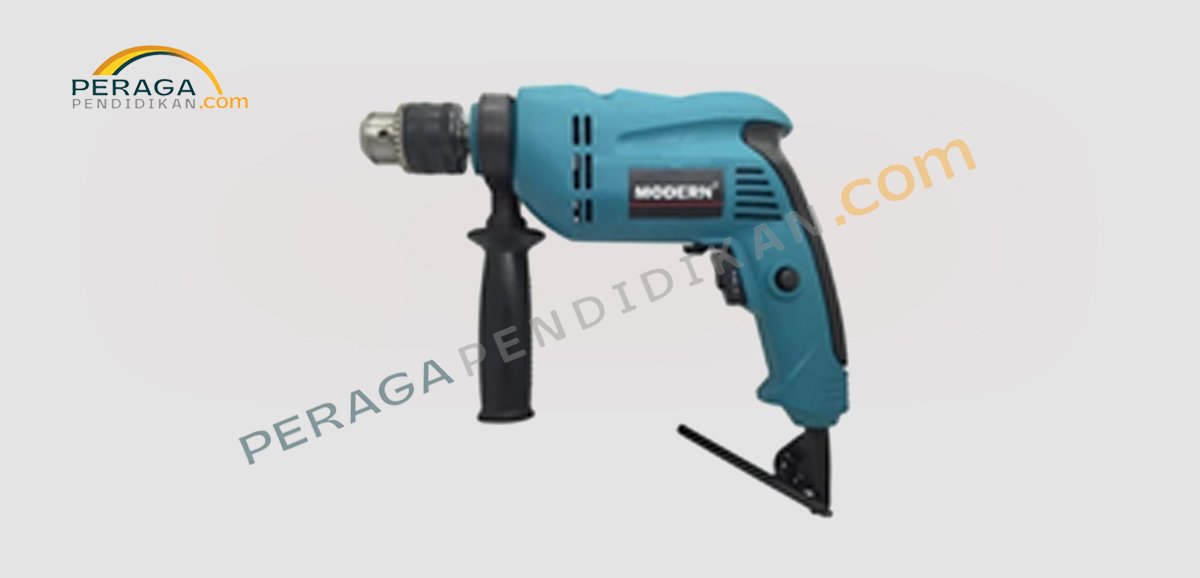

Bor Tangan/ Hand drill
Untuk mengenalkan dan memberi keterampilan bekerja dengan bor tangan
Spesifikasi :
⦁ Daya listrik : 600 W
⦁ Kecepatan pukulan : 0 - 48.000 bpm
⦁ Kapasitas Chuck : 1,5 - 13 mm
⦁ Diameter pengeboran pada beton : 13 mm
⦁ Diameter pengeboran pada kayu : 25 mm
⦁ Diameter pengeboran pada besi : 10 mm
⦁ Diameter pengeboran pada tembok : 13 mm
⦁ Kelengkapan : 1x Kunci chuck, 1x Pengukur kedalaman, 1x Gagang tambahan
Fitur : Memiliki Variable Speed dan Reversible
Gerinda Tangan (listrik)
Untuk menyekrap permukaan kasar, memotong hasil laminasi fiber glass Menggunakan mata gerinda 4"
Spesifikasi :
⦁ Input daya terukur : 820W
⦁ Kecepatan Tanpa Beban : 13000 rpm
⦁ Maks. Diameter Roda : 100mm (4 Inci)
⦁ Diameter Lubang Roda : 16mm
⦁ Berat: 1.5 Kg
Fitur :
1. Struktur labirin tahan debu
2. Body sangat tipis, pegangan nyaman
3. Auto-stop carbon brush
4. Kunci spindel
5. Saklar geser

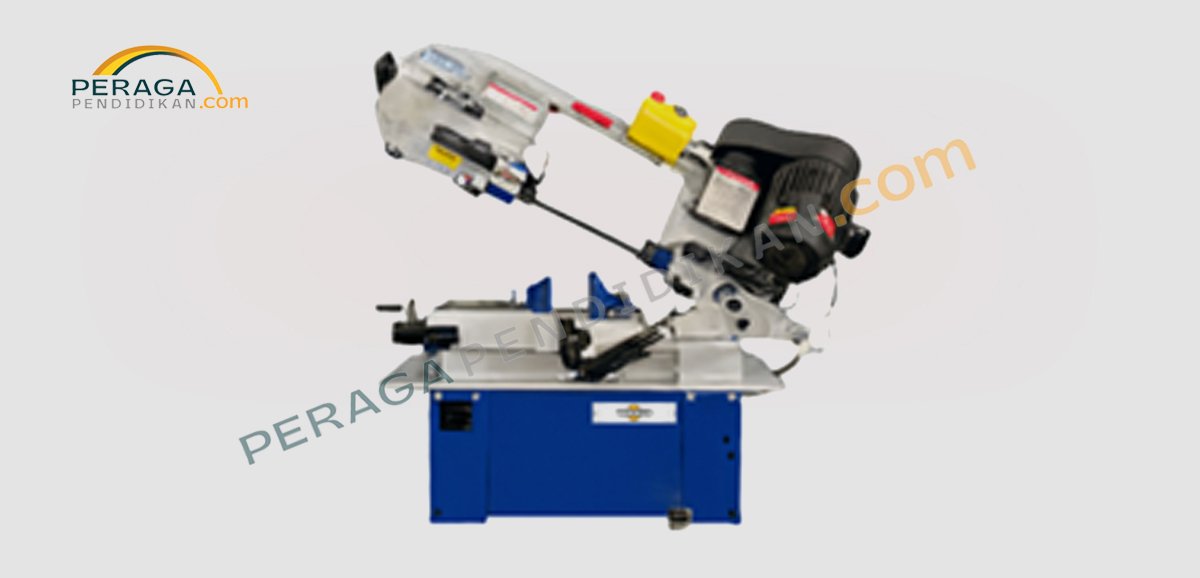

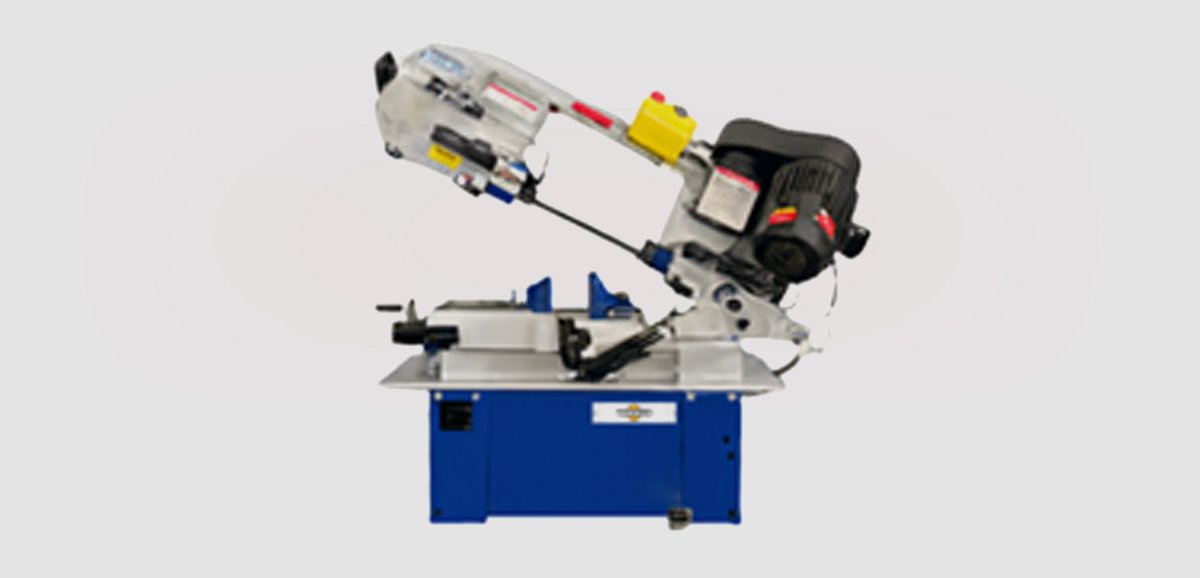

Horizontal Band saw
Untuk memotong benda kerja yang besar menjadi bagian kecil sebelum dilakukan proses pembubutan
Spesifikasi :
⦁ Size : 8 inches
⦁ Speed : 4 levels (±22 / 33 / 45 / 65 rpm)
⦁ Motor : 1 HP
⦁ Cutting capacity (Round) : ±200 mm
⦁ Cutting capacity : ±200 x 240 mm
⦁ Equipped with a cooling system and precision blades
Mesin Bor (Bench Drilling Machine)
Untuk membuat lubang pada benda kerja
Spesifikasi :
⦁ Spindle travel : 120mm
⦁ Distance spindle axis to column surface : 260mm
⦁ Motor power : 1100W
⦁ Power Supply : 3 Phase, 380(V)/50(hz)
⦁ Net/Gross weight : 250/285kg
⦁ Max drilling capacity : 45mm
⦁ Max face mill capacity : 80mm
⦁ Diameter of vertical milling : 28mm
⦁ Spindle taper : MT4
⦁ Dimension of worktable surface : 820x240mm
⦁ Travel worktable : 540x170mm
⦁ Distance spindle nose to worktable : 475mm
⦁ Spindle speeds range : 95 - 1600r/min
⦁ Outline dimension (L*W*H) : 970x770x1160mm

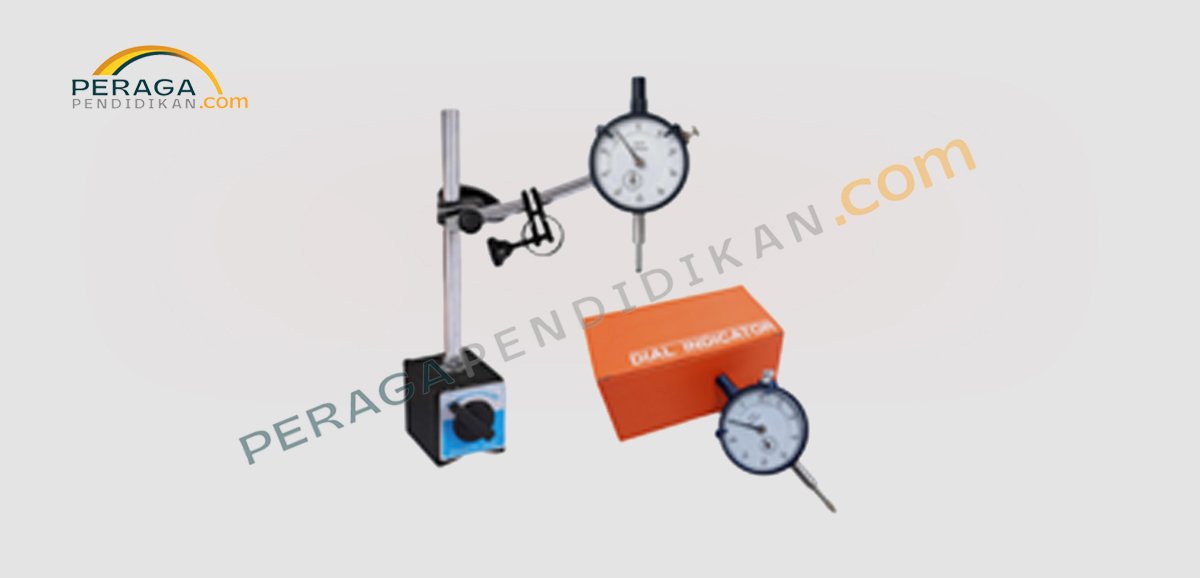

Set of Dial Test Indicator and Magnetic Base
Untuk mengukur kesilindrisan sebuah lingkaran, kesejajaran suatu bidang, dan mengukur jarak antar poin baik permukaan luar maupun permukaan dalam, dengan akurasi yang tinggi
Spesifikasi :
⦁ Model : Analog
⦁ Range : 0-10 mm
⦁ Resolusi : 0.01 mm
⦁ Magnetic Base

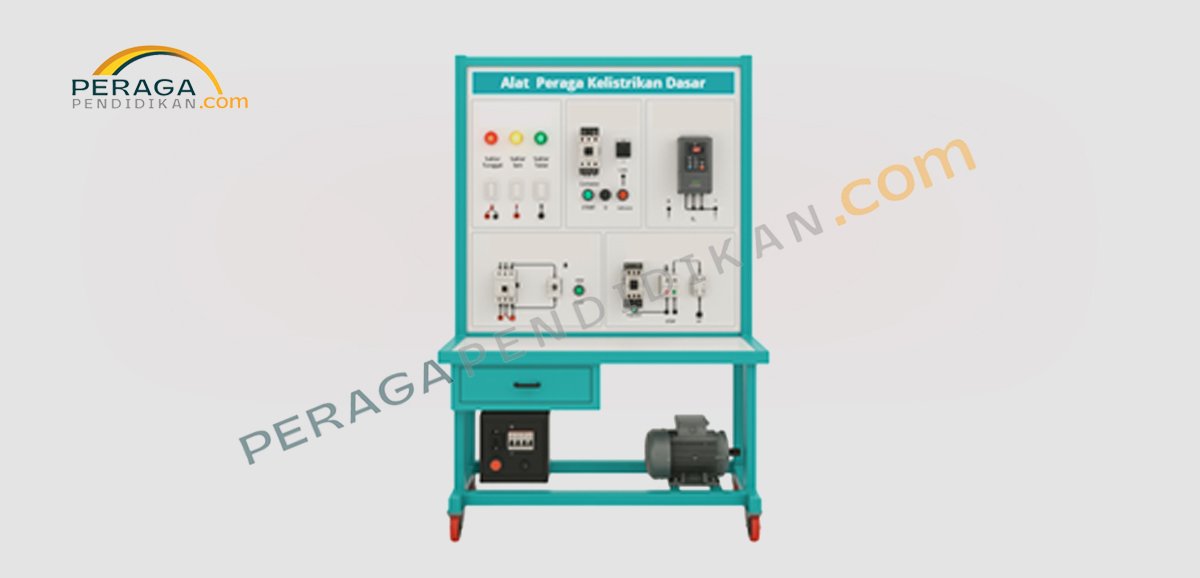

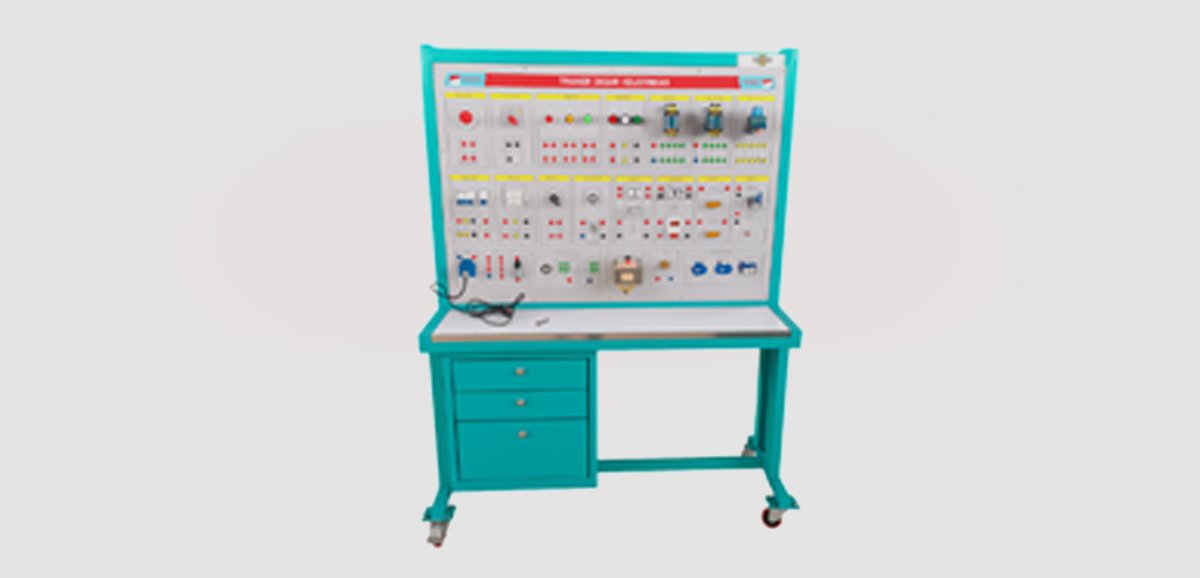

Trainer Dasar Kelistrikan
Untuk memahami Sistem Pelatihan Fundamental Listrik, lengkap yang dirancang untuk memperkenalkan siswa pada dasar-dasar kelistrikan
Spesifikasi :
⦁ Konfigurasi Minimal : Komponen Dasar: Saklar, lampu indikator, resistor, PCB, kapasitor, induktor, diode, kontaktor, push button NO, push button NC, push button NO-NC, trafo kontrol, relay, breaker, disconnect
switch, fuse, MCB,OLCB
⦁ Alat Uji : Multimeter, clamp meter, test lead kit

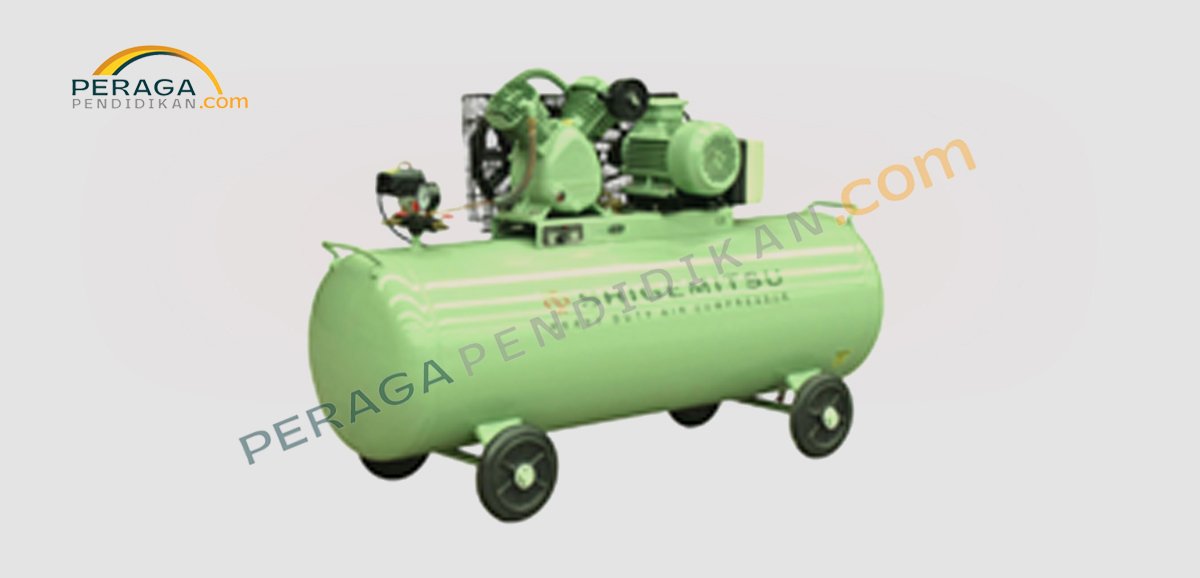

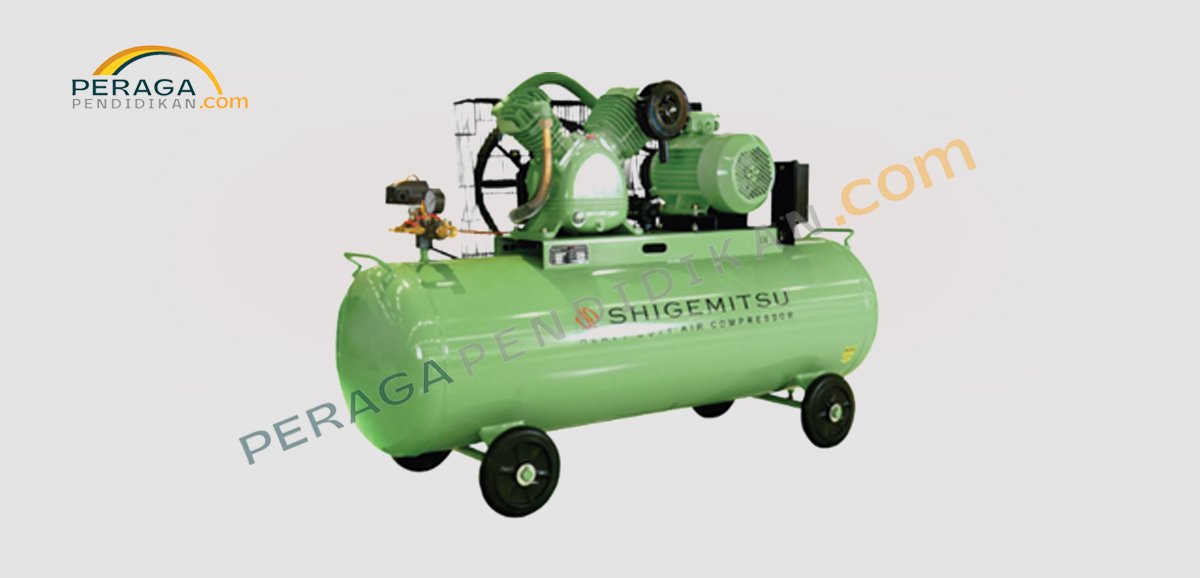

Air Compressor
Untuk menyuplai angin bagi peralatan yang membutuhkan angin bertekanan
Spesifikasi :
⦁ Model : V-0.20
⦁ Power : 2.2KW, 3.0HP-2P, 380V ( 3 phase )
⦁ Frequency : 50 Hz
⦁ Air Delivery : 200,7 (L/min, C.F.M )
⦁ Pressure : 185, 12.5 ( PSIBAR )
⦁ Ampere : 4.8 Amp
⦁ Cylinder : 65mm x1, 51mm x1
⦁ Lubricant : Oil
⦁ Ingress Protection : IP 54
⦁ Safety Valve : Ready
⦁ Speed Air Compressor : 1030 ( R.P.M )
⦁ Speed Electric Motor : 2800 ( R.P.M )
⦁ Receiver Tank : 230(L)
⦁ Net Weight : 219( KG )
⦁ Dimension Meas : 1880x820x1390(mm)

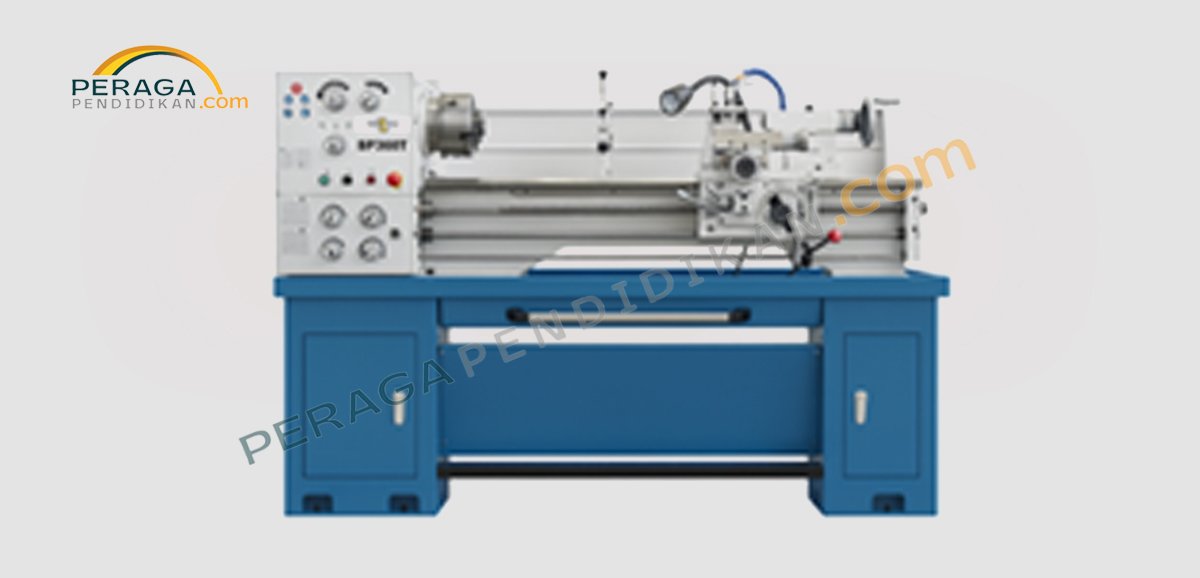

Bench Lathe Machine 1 Meter
Untuk membubut benda kerja dari logam sesuai dengan yang diinginkan dengan panjang maksimal 1 meter
Spesifikasi :
⦁ Swing over bed : 360 mm
⦁ Swing over cross slide : 223 mm
⦁ Distance between centers : 1000 mm
⦁ Swing in gap : 502 mm
⦁ Width of bed : 180 mm
⦁ Spindle bore diameter : 38 mm
⦁ Spindle speed (Steps) : 70 - 2000 (8) r/min
⦁ Main motor : 1.5 KW
Standard Accessories :
1. Center sleeve and center
2. 3 Jaw chuck Ø160 mm
3. 4 Jaw chuck Ø200 mm
4. Face plate Ø300 mm
5. Steady rest
6. Follow rest
7. Coolant Pump
8. Metric changing gears (8 pcs)
9. Splash guard
10. Foot stand and cabinet
11. Lighting
12. General tools
13. Foot brake

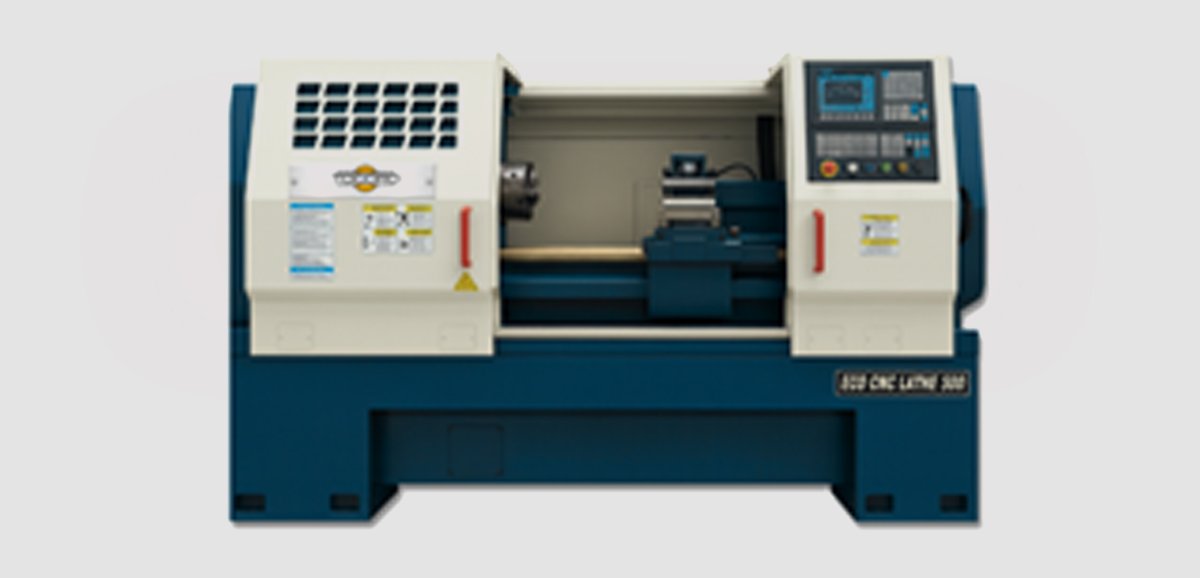

CNC Lathe Machine
Untuk membubut benda kerja memakai program computer
Jenis : Flat Bed
Spesifikasi Utama :
⦁ Max. Swing Over Bed : ±Ø360 mm
⦁ Jarak Antara senter : ±1000 mm
⦁ Swing Over Cross Slide : ±Ø210 mm
⦁ Spindle Bore : ±Ø60mm
⦁ Lebar Bed : ±330 mm
⦁ Taper Spindle : MT6
⦁ Kecepatan Spindle : ±150 2000 RPM
⦁ Perjalanan Sumbu X : ±210 mm
⦁ Perjalanan Sumbu Z : ±1000 mm
⦁ Taper Tailstock : MT4
⦁ Motor Utama : ±5500W
⦁ Aksesori Standar : Chuck 3 rahang, Sistem pendingin Peralatan & kotak alat
CNC Milling 5 Axis Machine
Untuk memfrais yang sudah dikontrol oleh komputer
Spesifikasi :
⦁ Type : VERTICAL
⦁ Number of axes : 5
⦁ Positioning accuracy : 0.008
⦁ Repeatability (x/y/z) : 0.005mm
⦁ Table travel (x) : 860mm
⦁ Table travel (y) : 510mm
⦁ Table travel (z) : 560mm
⦁ Table size : 1000x500
⦁ Spindle taper : BT40
⦁ Tool magazine capacity : 24
⦁ Min. time of tool change(s) : 2
⦁ Voltage : 380V 50HZ
⦁ Range of spindle speed : 0 - 12000 r.p.m
⦁ Spindle motor power : 7.5/11 KW
⦁ Application : Iron, steel, alloy, aluminum or metal product

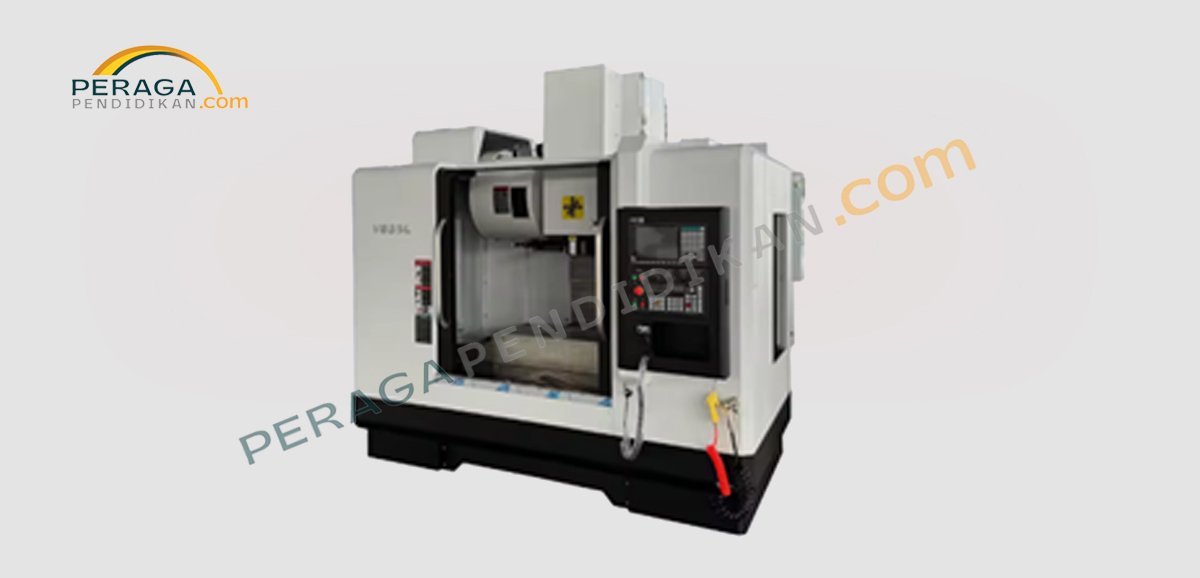

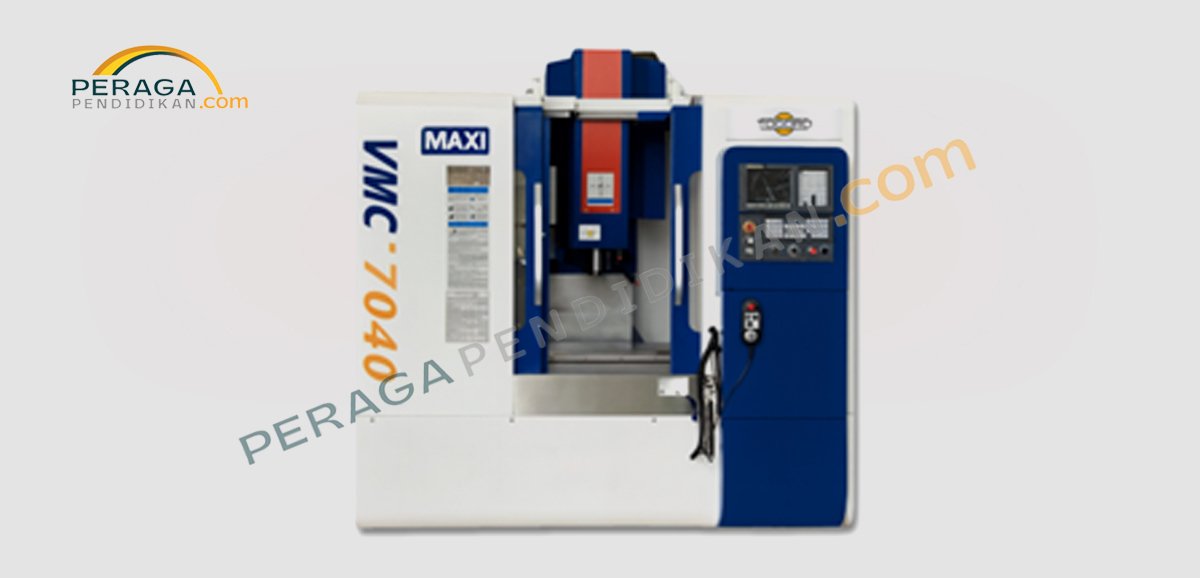

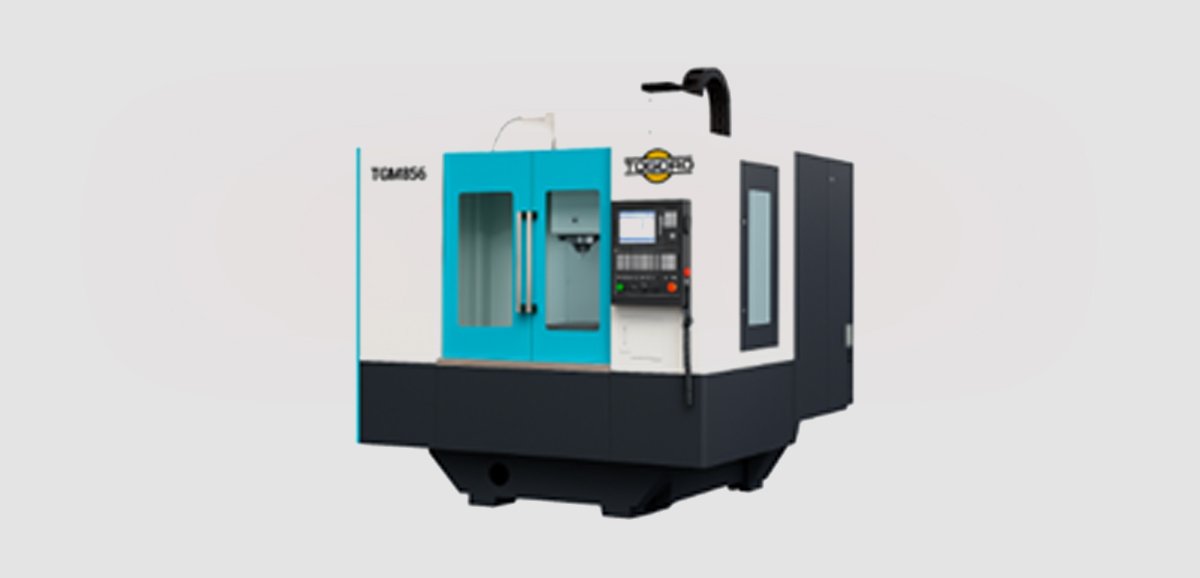

CNC Milling Machine
Untuk memfrais yang sudah dikontrol oleh komputer
Spesifikasi :
⦁ Table size : 920 x 400 mm
⦁ Max. load of worktable : 400 kg
⦁ Travel X / Y / Z axis : 700 / 400 / 500 mm
⦁ T slot number, distance, width : 3, 120, 14 mm
⦁ Spindle nose to table surface : 120 – 620 mm
⦁ Spindle axis to column surface : 420 mm
⦁ Spindle taper : BT40 Speed range : 40 – 8000 rpm
⦁ Spindle torque (max) : 26.5 / 48 N.M Spindle
⦁ Motor power : 5.5 / 7.5 kw
⦁ Cutting feed X/Y/Z : 2.5 – 10000 mm/min
⦁ Rapid feed X/Y/Z : 30 / 30 / 24 m/min X / Y / Z
⦁ lead screw : 32 x 10 mm
⦁ Tool magazine capacity : 16 piece
⦁ Tool magazine type : Umbrella type
⦁ Max. dimension of tool (full/empty) : Ø80 / 120 x 130 mm
⦁ Max. tool weight : 8 kg
CNC Milling Trainer
Untuk Pelatihan penggunaan mesin Milling CNC sama seperti aslinya, dan hasilnya dapat diaplikasikan secara langsung
Spesifikasi :
⦁ Ukuran meja kerja : 500x400mm
⦁ Maks. Beban : 200 Kg
⦁ Kecepatan poros : Standar 6000rpm, opsional 24000rpm
⦁ Daya : motor utama servo 3KW atau 4HP
⦁ Poros lancip : BT30
⦁ Jarak dari meja kerja hingga ujung poros wajah : 150-350mm

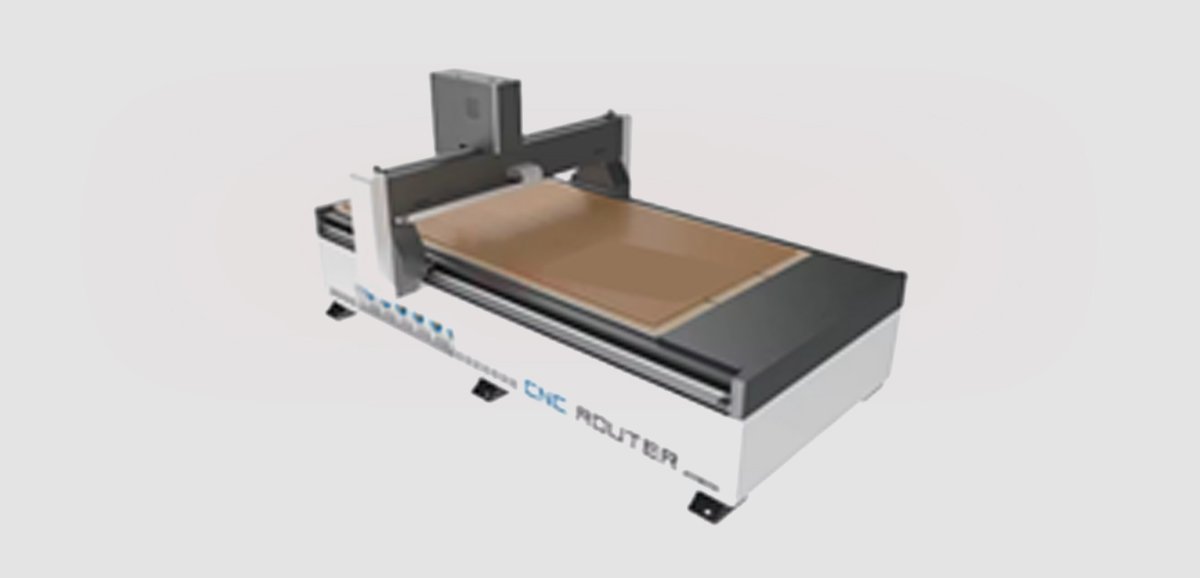

CNC Router
Untuk membuat profil, sponing kusen pintu maupun jendela,alur, dan meratakan pinggir kayu
Spesifikasi :
⦁ Machine type : CNC Router
⦁ Table size : 1200x2400
⦁ No. of Spindles : Single
⦁ Voltage : 220V/380V
⦁ Warranty : 1 Year
⦁ Positioning accuracy (mm) : 0.03
⦁ Travel (x axis)(mm) : 1200
⦁ Travel (y axis)(mm) : 2400
⦁ Repeatability (x/y/z) (mm) : 0.03
⦁ Spindle Motor Power (kw) : 3-6kw for option
⦁ Weight (kg) : 1200
⦁ Dimension(l*w*h) : 2150*3000*1800mm
⦁ Application : MDF/ WOOD /ACRYLIC / SOFT METAL
⦁ Accuracy : ±0.03mm
⦁ Spindle speed : 0-24000RPM

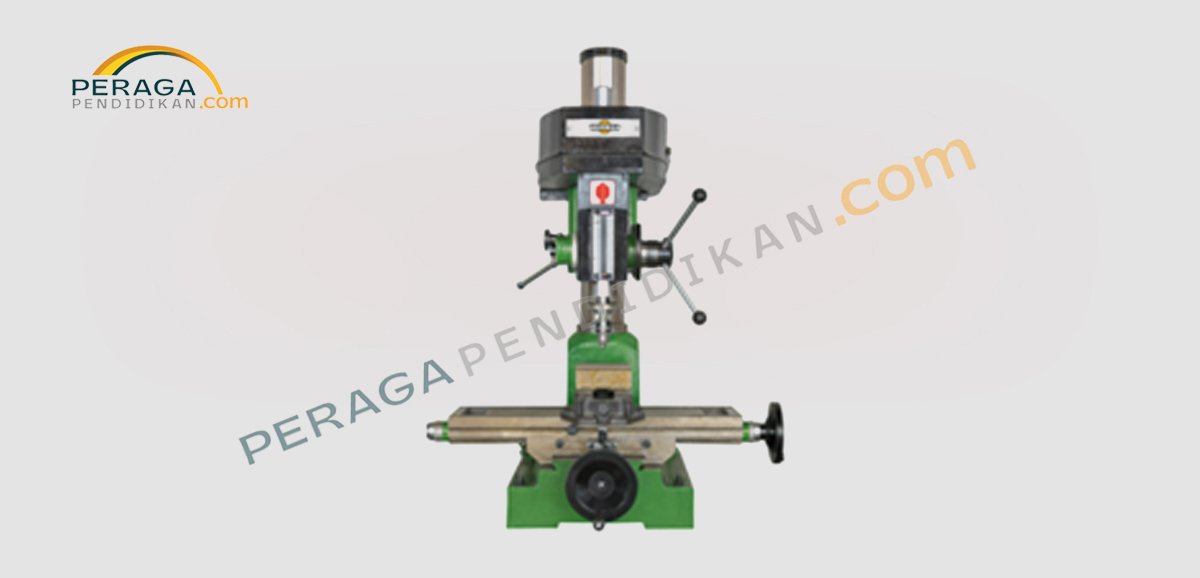

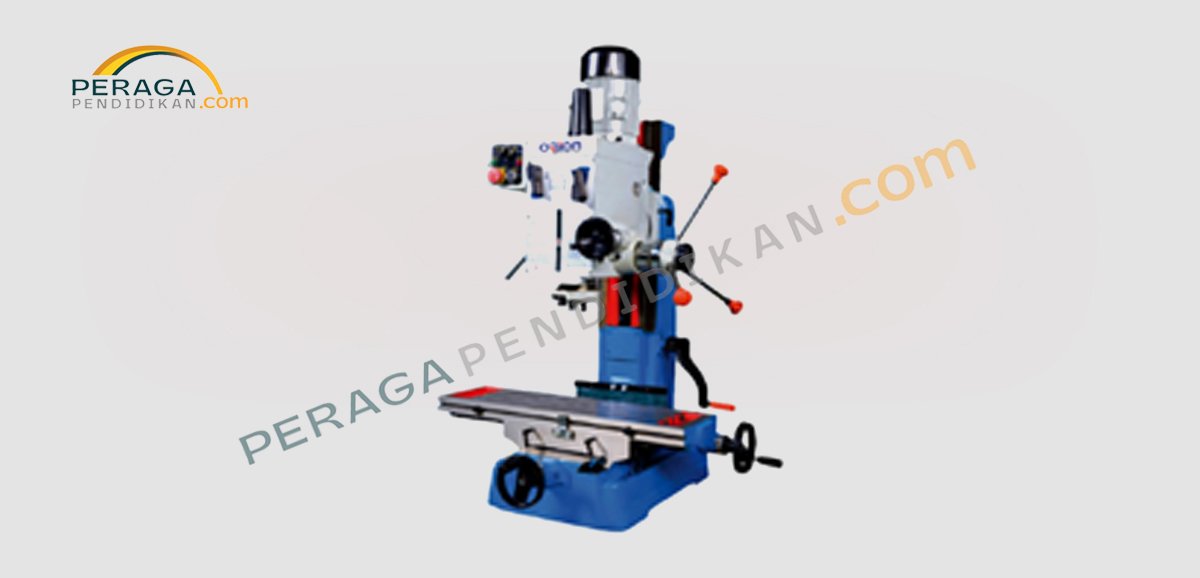

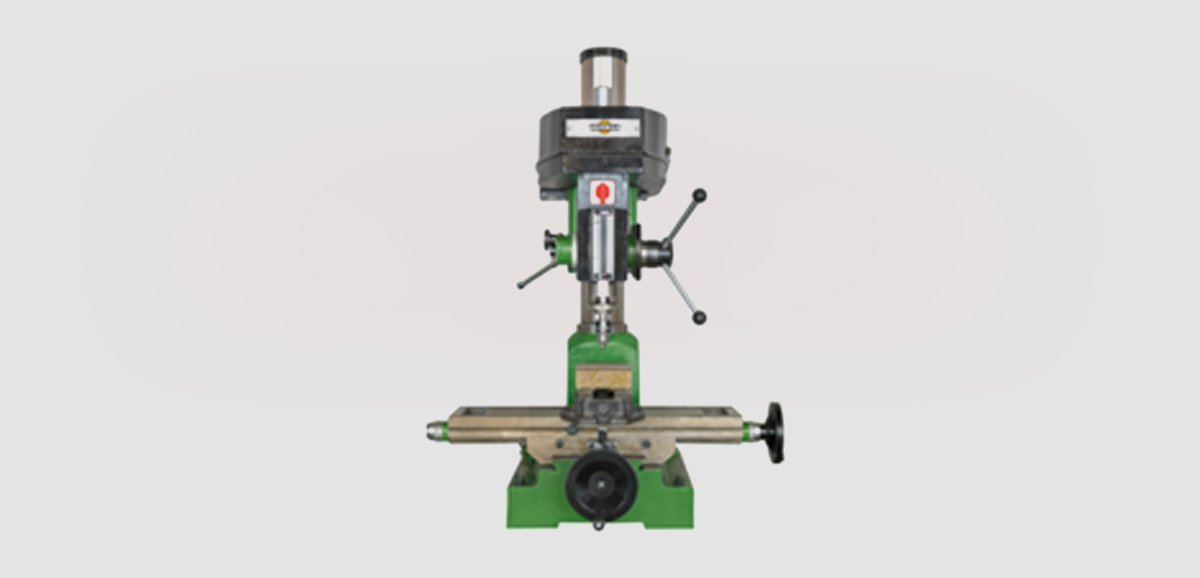

Drilling & Milling Machine
Untuk memfrais dan mengebor/membuat lubang benda kerja sesuai dengan kebutuhan
Spesifikasi :
⦁ Model : SPT 7032
⦁ Max.drilling capacity : 45 mm
⦁ Max. diameter of end milling cutter : 32 mm
⦁ Max. diameter of face milling cutter : 80 mm
⦁ Spindle speed : 80-1250 rpm (6 Steps)
⦁ Max. spindle travel : 130 m
⦁ Max. travel of spindle head : 425 mm
⦁ Work table travel : 585 x 205 mm
⦁ Work table dimensions : 800 x 240 mm
⦁ Motor : 1.5 KW
⦁ Wight : 420kg
High Precision Universal Milling Machine with Milling Head
Untuk proses frais pada benda kerja yang dikehendaki
Spesifikasi :
⦁ Table size (LxW) : 1325x360 mm
⦁ Table travel (X/Y/Z) : 600x270x00 mm
⦁ Spindle taper : 7:24 ISO50 (H/V)
⦁ Max. loading on worktable : 500 Kgs
⦁ T-slot (NxWxD) : 3/18/80 mm
⦁ Ram travel : 550 mm
⦁ Distance between spindle nose and table surface : 196-646 mm
⦁ Distance between horizontal nose and table surface : 20-470 mm
⦁ Distance between horizontal nose and arm surface : 200 mm
⦁ Spindle speed (12 steps) : 60-1750rpm (V) 60-1800rpm(H)
⦁ Main motor power : 4kw (V) 5.5kw (H)
Aksesoris :
⦁ Lampu mesin
⦁ Sistem pendingin
⦁ Vice mesin

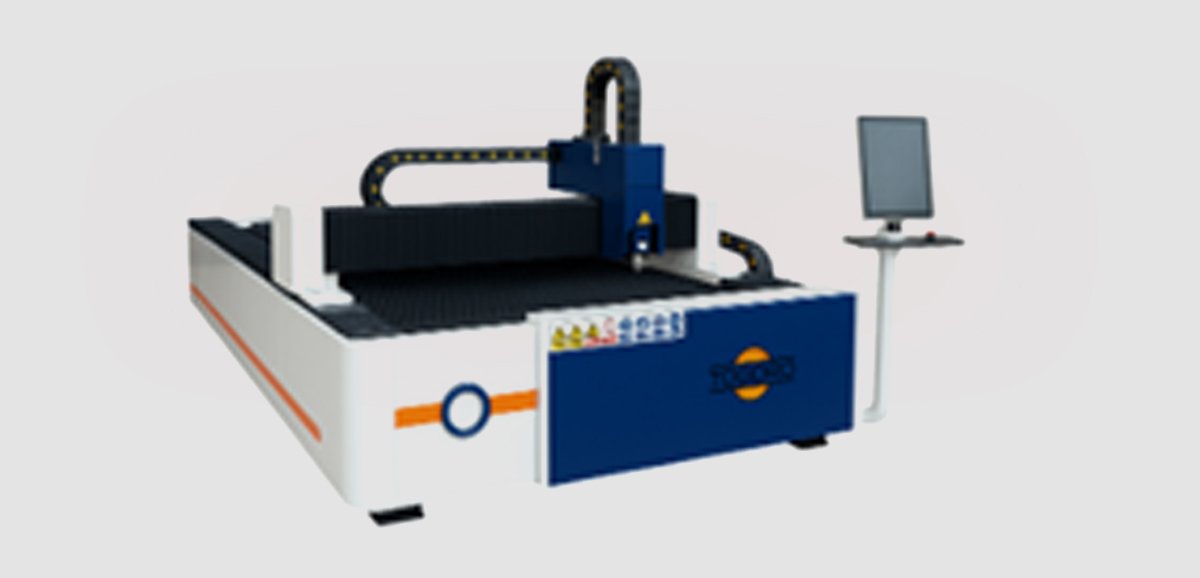

Laser Cutting Machine
Untuk memotong dan menggravir material plat logam dan non logam
Spesifikasi :
⦁ Working area : 1500 x 3000 mm
⦁ Laser Power : 1500 W
⦁ X axis stroke : 3000 mm
⦁ Y axis stroke : 1500 mm
⦁ Weight maximum : 800 kg
⦁ Cooling Type : Water Cooling
⦁ X/Y pre-position accuracy : 0.02 mm
⦁ Format support : DFX / PLT / BMP
⦁ Gross power : 21 kw
⦁ Laser source : Raycus
⦁ Control sofware : Cypcut
⦁ Laser head : Raytool
⦁ Voltage stabilizer : 50 Kva

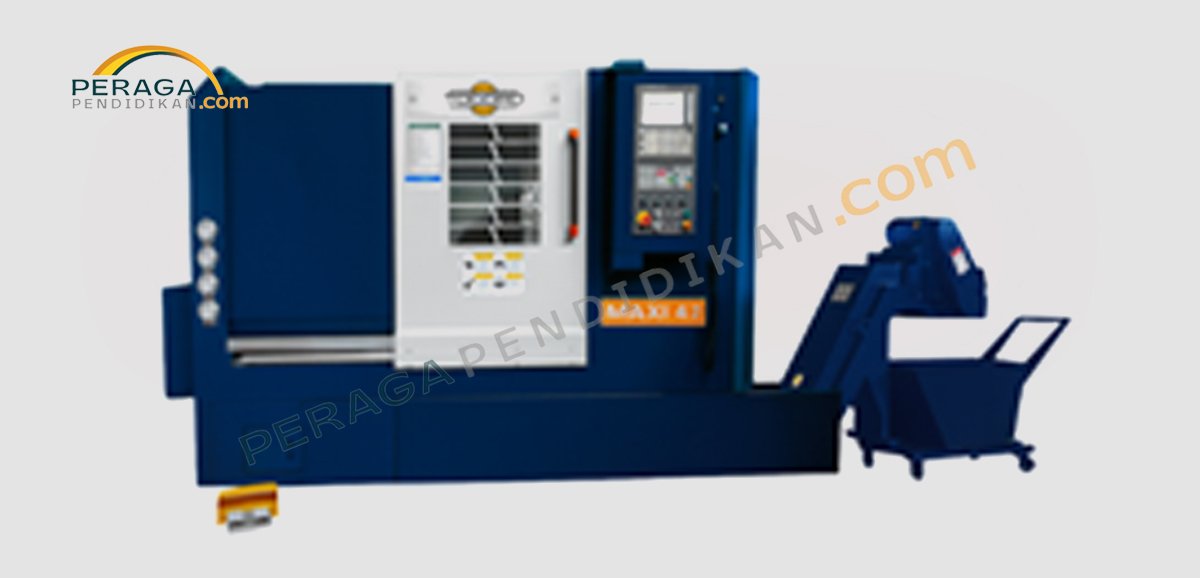

Slant Bed CNC Lathe Machine
Untuk membubut benda kerja menggunakan mesin bubut yang dikontrol memakai program berbasis komputer
Spesifikasi :
⦁ Swing over bed : 420 mm
⦁ Swing over slide : 250 mm
⦁ Max. turning diameter (disc/shaft) : 320/250 mm
⦁ Distance between centers : 500 mm
⦁ Spindle nose : A2-6
⦁ Spindle hole / trough hole : 62/50 mm
⦁ Chuck size : 8 inch
⦁ Range of spindle speed : 50 - 4500 rpm/min
⦁ Power of spindle motor : 11/15 kw
⦁ Horizontal servo turet : 8-position

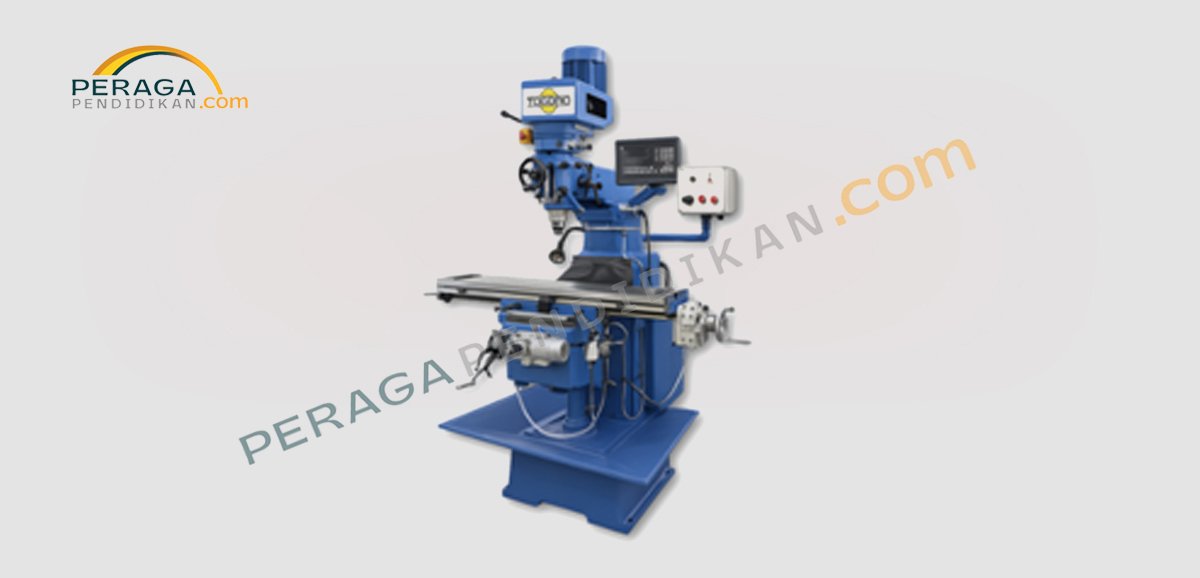

Turret Milling Machine
Untuk proses frais pada benda kerja yang dikehendaki
Spesifikasi :
⦁ Working Surface : 1270 x 254 x 90 mm
⦁ Table Load : 300 Kg
⦁ Travels (X x Y x Z) : 870 x 395 x 340 mm
⦁ Spindle Taper : NT 30
⦁ Spindle Diameter : 85.725 mm
⦁ Spindle Speed/Step : 66-4530 (16 steps) rpm
⦁ Quill Travel : 127 mm
⦁ Quill Feeds : 0.04, 0.08, 0.15 mm/rev
⦁ Head Tilt : 45 0
⦁ Left Spindle Motor : 3.0 Hp

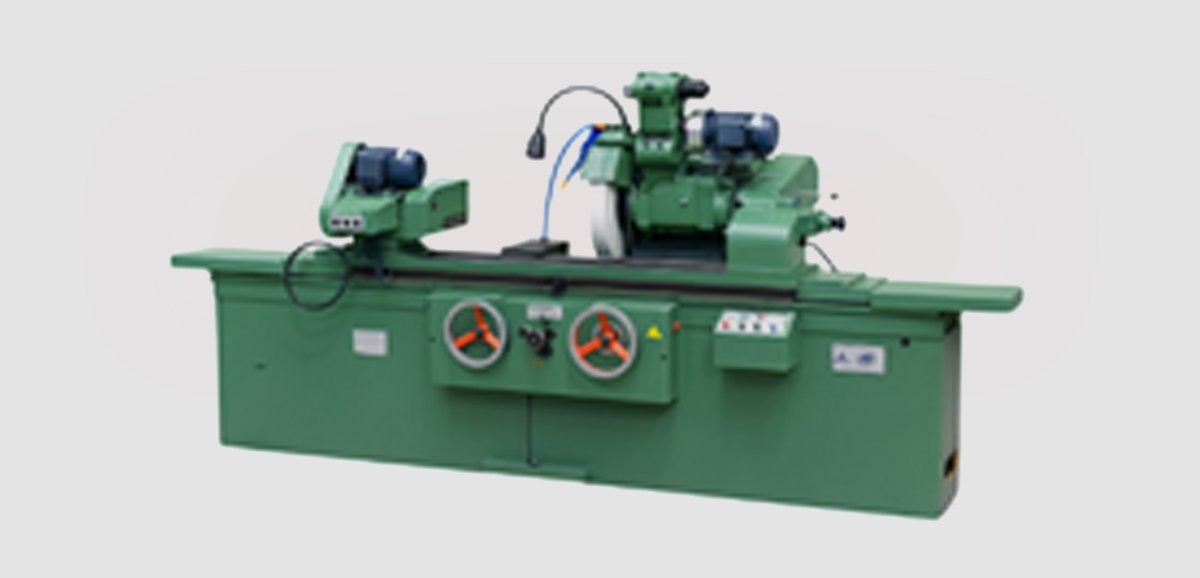

Universal Cylindrical Grinding Machine
Untuk menggerinda dan menghaluskan permukaan benda kerja yang umumnya berbentuk silinder
Spesifikasi :
⦁ Grinding length : 1000 mm
⦁ Diameter grounding : 8-320 mm
⦁ Max.load weight between centers : 150 Kg
⦁ Max. grinding depth : 160 mm
⦁ Work head swiveling angle : CCW:60° ; CW:30°
⦁ Power : 5.5 kw

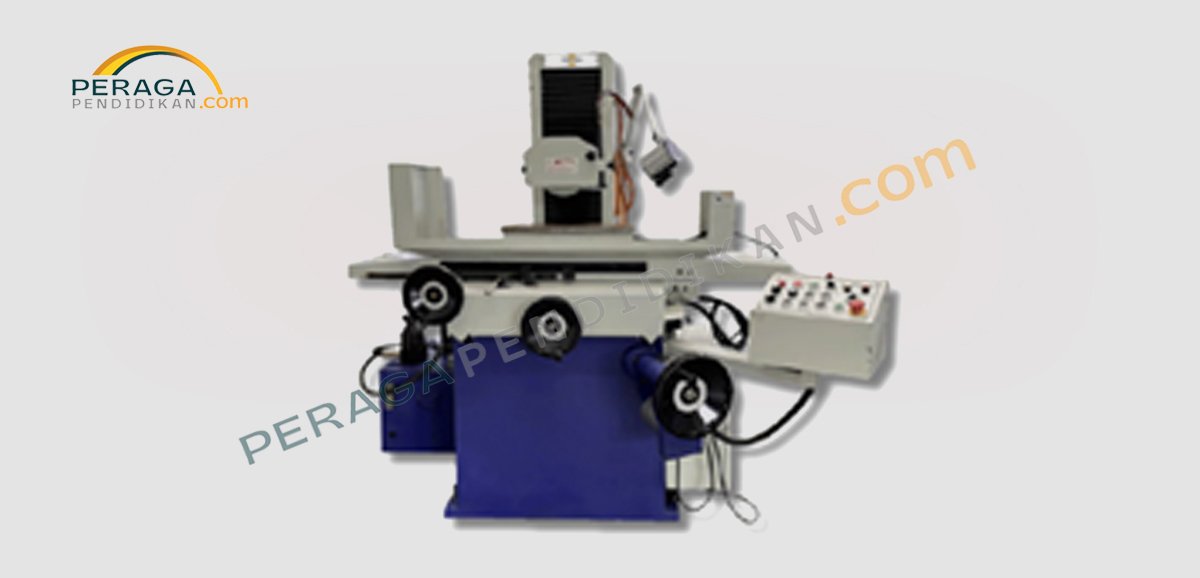

Universal Surface Grinder Machine
Untuk menggerinda dan menghaluskan permukaan benda kerja yang umumnya berbentuk rata atau datar
Spesifikasi :
⦁ Table size : 500 X 250 mm
⦁ Travel X/Y : 540/270 mm
⦁ Max. distance : 510 mm
⦁ Rotation speed : 2850
⦁ Grinding whell size : 200x(6-20)x31.75 mm
⦁ Spindle motor : 2 Hp
⦁ Hydrolic Motor : 1 Hp
⦁ Net weight : 1500 Kg

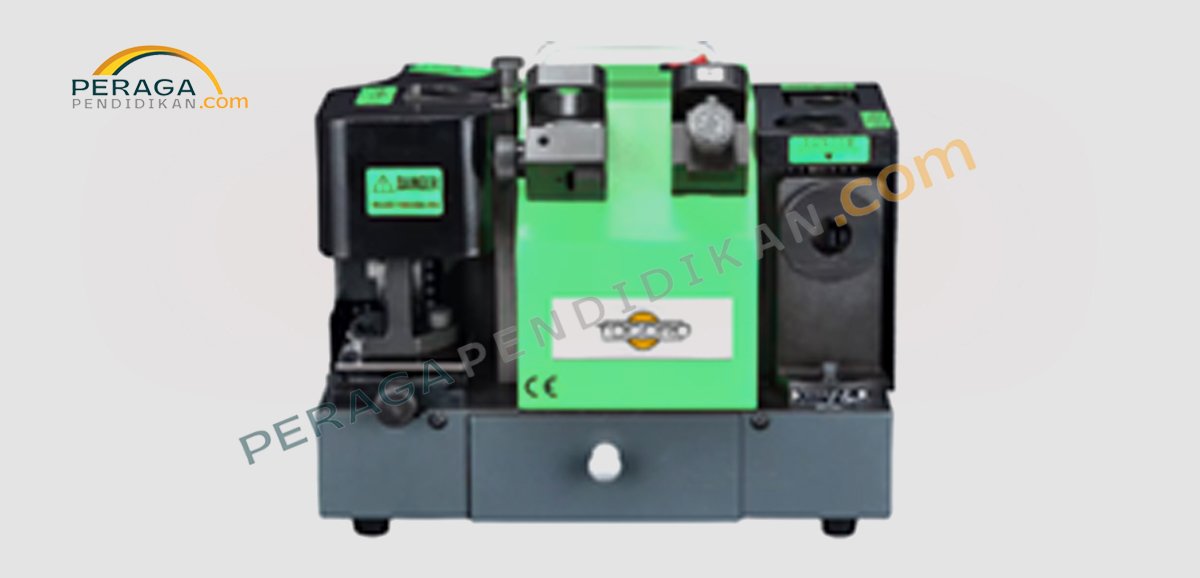

Universal Tool Cutter & Grinder
Untuk mengasah dan menajamkan kembali pisau bubut yang sudah tumpul.
Spesifikasi :
⦁ Max. Grinding Diameter : 250mm
⦁ Longitudinal travel of the operating table approx : 400mm
⦁ Horizontal travel of the operating table approx : 150mm
⦁ Elevating Distance of Wheelhead approx : 120mm
⦁ Rotating Angle of Wheelhead : 360 degree
⦁ Horse Power and Voltage of Motor approx. ¾ HP
⦁ Total Power approx. 1 HP

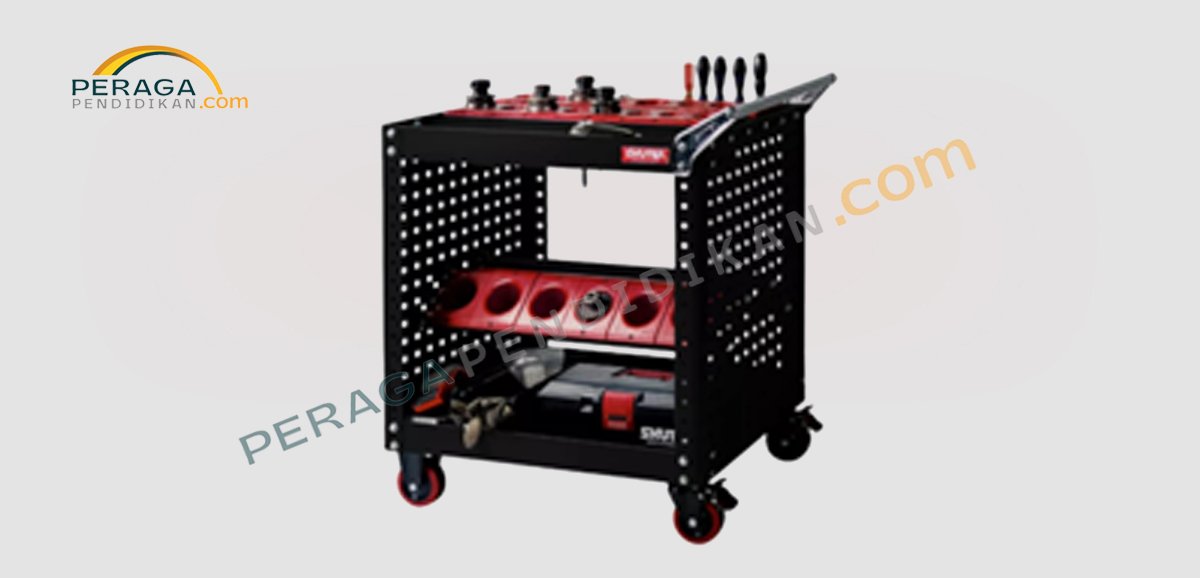

CNC Tool Trolley
Untuk menempatkan arbor dan tool CNC
Spesifikasi :
⦁ Kapasitas 36 Pcs
⦁ Dilengkapi dengan roda castor
⦁ Pegangan baja terintegrasi berkualitas tinggi dengan desain ergonomis
⦁ Desain kemasan datar, dapat dibongkar untuk transportasi, penyimpanan, dan perakitan di lokasi yang lebih mudah dan lebih murah
⦁ Rak pemegang alat yang dipasang dengan sekrup untuk mencegah jatuh
⦁ Panel samping memiliki ketebalan 1,6mm yang mengesankan untuk meningkatkan kapasitas muatan
⦁ Mampu menahan total berat hingga 200 kg

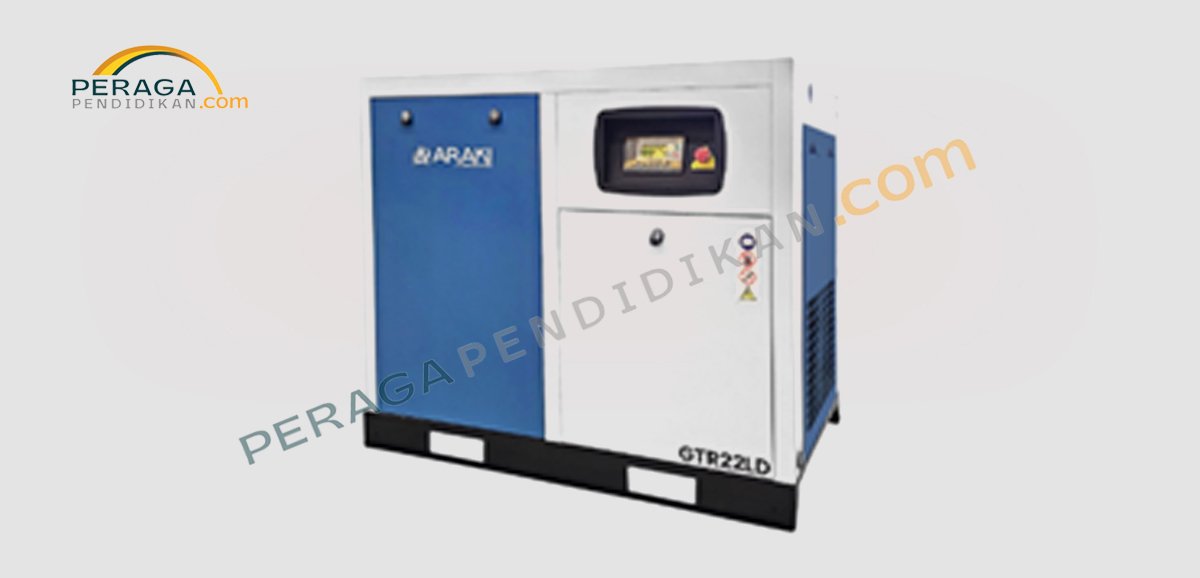

Screw Compressor
Untuk mensuplai konsumsi angin mesin CNC
Spesifikasi :
⦁ Power : 22KW/30HP
⦁ Voltage (V) : 3Ph/380V/50Hz
⦁ Pressure : 8 Bar (0.8 Mpa)
⦁ Air Delivery : 113 Cfm (3.2 m3/min)
⦁ Motor Speed : 2970 Rpm
⦁ Air Supply Oil Content : ≤ 3 PPM
⦁ Outlet Pipe Size (Ø mm) : 1"
⦁ Transmission Model : Direct Driven
⦁ Lubrication System : High Pressure Filtered Oil
⦁ Oil Cooling Sistem : Radiator + Cooling Fan
⦁ Cooling Fan Power : 550W
⦁ Controller : Smart Microcontroller + LCD Display
⦁ Safety Valve : Ready
⦁ Startup Model : Y - Δ startup
⦁ Air Supply Temperature : ≤ Ambient Temperature +15℃
⦁ Noise : 72 [dB(A)]±3
⦁ Dimension (LxWxH)mm : 1300x900x1160 mm
⦁ Weight (Kg) : 630 Kg
